一般管道离心川源水泵的性能曲线

时间： 2020-01-06 00:56:40 来源：本站作者：admin 点击： 1033 次

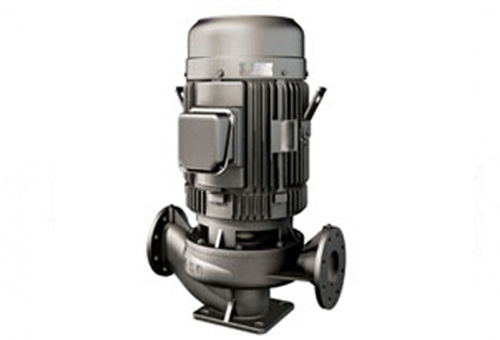

管道离心川源水泵的主要性能曲线有三个：流量扬程曲线，流量功率曲线和流量效率曲线。

一，流头特性曲线

它是离心泵的基本性能曲线。比转速小于80的离心泵具有上升和下降的特性（即在中间升高而在两侧都向下弯曲），这称为驼峰性能曲线。转速在80至150之间的离心泵具有平坦的性能曲线。比转速大于150的离心泵具有陡峭的下降性能曲线。一般来说，当流量较小时，扬程会很高，并且随着流量的增加，扬程会逐渐减小。

B.流动功率曲线

轴功率随流量增加。当流量q = 0时，相应的轴功率不等于零，而是某个值（约为正常运行的60％）。该功率主要由机械损耗消耗。此时，泵中装满了水。如果长时间运行泵，泵中的温度将持续升高，泵壳和轴承会发热，在严重的情况下可能导致泵体的热变形。我们称其为“闷头”。此时，升程为最大值。逐渐打开出口阀时，流量将逐渐增加，轴功率将缓慢增加。

C，流量效率曲线

它的曲线像小山。当流量为零时，效率也等于零。随着流量的增加，效率逐渐提高。但是当流量增加到一定值时，效率降低。效率最高。在最高效率点附近，效率相对较高。该区域称为高效区域

管道离心泵使用中的八个错误

一，管道离心泵的管道配套

一些管道离心泵用户认为这可以提高实际压头，实际上，泵的实际压头=总压头到损失压头。确定泵型号后，总扬程就确定了；损失头主要来自管道阻力。管径越小，阻力越大，因此损失压头越大。因此，在减小管径之后，不能增加泵的实际扬程，而是将其减小，从而导致泵效率降低。同样，小口径泵使用大水管抽水时，泵的实际扬程不会降低，但由于管道阻??力的减小，损失扬程会降低，因此实际的头会增加。人们还相信，当小直径水泵使用大水管抽水时，电动机负载将大大增加。他们认为，当管道直径增加时，泵叶轮上的出口管道中的水压力会很大，因此电动机负载会大大增加。众所周知，液体压力仅与水头有关，而与水管的横截面面积无关。只要压头固定，水泵的叶轮尺寸就不会改变。无论管径有多大，作用在叶轮上的压力都是确定的。仅当管径增大时，流阻才会减小，流量将增大，并且功耗将适当增大。但是，只要泵在额定扬程范围内，无论管径如何增大，泵都可以正常工作，还可以减少管道损耗，提高泵效率。

2，高扬程泵，低扬程泵送

一些管道离心泵用户认为抽水头越低，电动机负载越小。在这种误解的误导下，在选择泵时，泵的扬程经常被选择得很高。实际上，对于离心泵，在确定泵型号时，其消耗功率与泵的实际流量成比例。泵的流量将随着扬程的增加而减少，因此扬程越高，流量就越小，功耗也就越小。相反，压头越低，流量越大，功耗也越大。因此，为防止电动机过载，通常要求泵的实际扬程不低于校准扬程的60％。因此，当使用高扬程低扬程抽水时，电动机容易过载和发热，严重时甚至可能烧毁。在紧急情况下，必须在出水管上安装一个闸阀（或用木头等堵塞小出水口）以调节出水量，以减少流量并防止电动机过载。注意电动机的温升。如果电机过热，请降低出水流量或及时关闭。这也容易造成误解。一些操作员认为阻塞出水口并强行减小流量会增加电动机负载。实际上，相反，普通的大功率离心泵排灌设备的出口管都装有闸阀。为了减轻设备启动时的电动机负载，应先关闭闸阀，然后在电动机启动后逐渐将其打开。

三，管道离心泵进水管上有很多弯头

如果在进水管上使用更多的弯头，则局部耐水性会增加。并且肘部应沿垂直方向转动，不允许沿水平方向转动，以免积聚空气。

四，安装进水管时，水平部分应水平或向上

。正确的方法是：其水平截面应稍微倾斜于水源的方向，而不是水平，更不用说向上。

五，管道离心泵的进水口直接与弯头连接

这将导致水流通过弯头进入叶轮的分配不均。当进水管的直径大于水泵进水口的直径时，应安装偏心减速器。偏心异径管的平面部分应安装在顶部，倾斜部分应安装在底部。否则，将聚集空气，减少出水量或不抽水，并且会发出撞击声等。如果进水管和水泵的进水管直径相等，水泵进水口与弯头之间应加一条直管，直管的长度应不小于水管直径的2?3倍。

6，管道离心泵出水管高于出水池正常水位

如果出水口高于出水口的正常水位，则尽管增加了泵压头，但流量却减少了。如果由于地形条件，出水口必须高于出水口的水位，则应在管口处安装弯头和短管，以使水管虹吸并降低出水口的高度。

如果池底有沉淀物和其他污垢，且进水口与池底之间的距离小于直径的1.5倍，则进水口将不平滑或在此期间吸收沉积物碎屑抽水，这将阻塞进水口。

②当进水管的进水深度不够时，会在进水管周围的水面上引起涡旋，影响进水口，降低出水量。正确的安装方法是：中小型泵的进水深度应不小于300-600mm，大型泵的进水深度应不小于600-1000mm。

正确的安装方法是：带底阀的进水管的底部应垂直。如果由于地形条件不能垂直安装，则水管轴线与水平面之间的角度应大于60°。

管道离心泵是各个领域中使用最广泛的泵类型。只要广大用户了解管道离心川源水泵的八大误区，请尽量避免以上情况。从而保证了产品质量的稳定性，可靠性，使用寿命长等优点。
