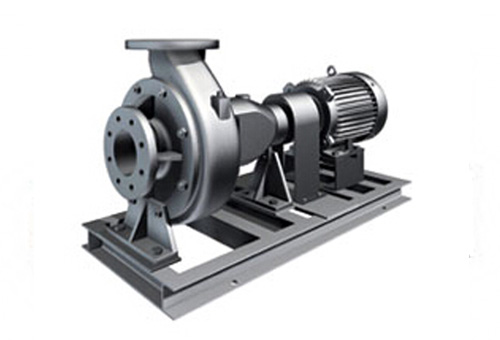

卧式川源离心泵机械密封的安装顺序

时间： 2019-05-08 00:28:46 来源：本站作者：admin 点击： 735 次

机械密封的安装顺序，泵的机械密封，川源离心泵的机械密封

离心泵机械密封的安装顺序通过安装在卧式离心泵上的单端内置非平衡机械密封的示例来说明。

1.卧式离心泵机械密封安装位置的确定

为了确定卧式离心泵机械密封的安装位置，需要在卧式离心泵的组装中调整固定轴和密封体的相对位置。

（1）确定卧式离心泵机械密封在正常工作状态下的安装尺寸。

（2）标记密封盒端面垂直于轴线轴线的位置。

（3）通过L1-L2 = L3，可以测量和标记弹簧座固定端的位置。

2.安装静态组件

（1）将反倾销安装到密封端盖的相应孔中。

（2）将静环密封圈放在静环上，然后将静环的凹槽对准密封端盖上的防5-13单端面内置重销，并将其装入密封端盖。

3.旋转部件的组装

（1）传动螺钉安装在弹簧座上，使弹簧座的弹簧孔向上平放，然后密封固定环;小弹簧分别装入弹簧座的弹簧孔内，不得倾斜。

（2）压环安装在小弹簧上，驱动螺杆在压环的孔内旋转，使压环不会脱落。此时，弹簧压缩应大于正常操作。

（3）压力环，弹簧和弹簧座套在轴上，并用固定螺钉固定在轴上的标记位置。

（4）将移动环的密封图安装到移动环中。

（5）移动环安装在压环上，压环的驱动销与移动环的相应孔对齐。

（6）将川源离心泵密封的端盖安装在密封的箱体上，并用螺栓均匀固定。
