根据川源水泵的工作原理分为川源离心泵、川源轴流泵、川源往复泵、川源齿轮泵、川源螺杆泵等。

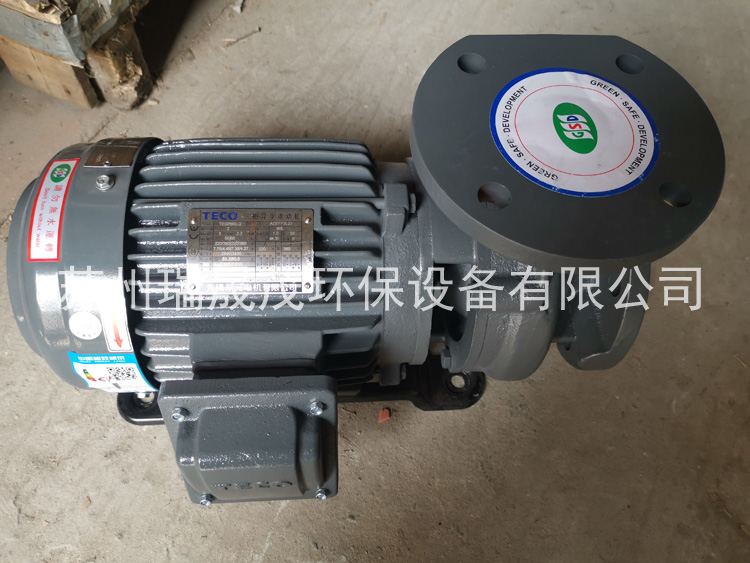

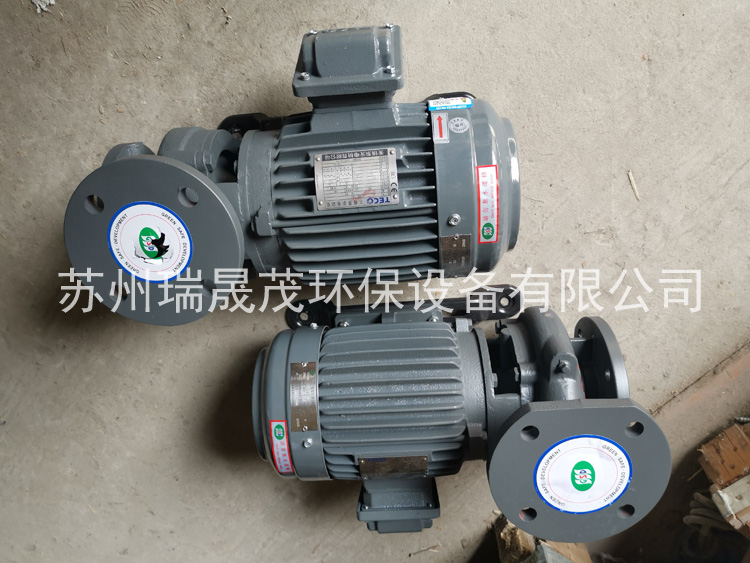

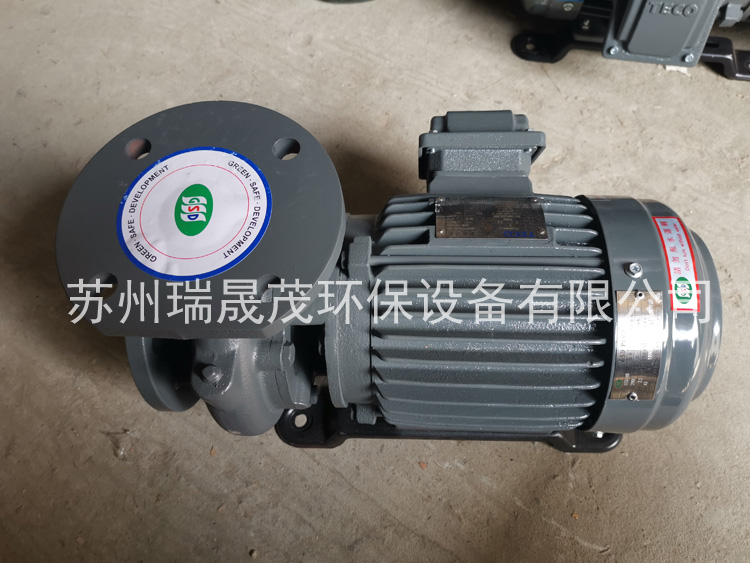

【川源离心泵】的工作原理是,叶轮内的液体受到叶片的推动而与叶片共同旋转。由旋转而产生的离心力﹐使液体由中心向外运动﹐并获得动能增量。在叶轮外周﹐液体被甩出至蜗卷形流道中。由于液体速度的减低﹐部分动能被转换成压力能﹐从而克服排出管道的阻力不断外流。叶轮吸入口处的液体因向外甩出而使吸入口处形成低压(或真空)﹐与吸入池液面形成压差,因而吸入池中的液体在液面压力(通常为大气压力)作用下源源不断地压入叶轮的吸入口﹐形成连续的抽送作用。
【川源轴流泵】工作原理是轴流式泵的工作原理是,旋转叶片的挤压推进力使流体获得能量,升高其压能和动能,当叶轮旋转时,流体轴向流人,在叶片叶道内获得能量后,沿轴向流出。轴流式泵适用于大流量、低压力,电厂中常用作循环水泵。
【川源往复泵】又称为活塞泵,工作原理是由活塞1在泵缸2内作往复运动来吸人和排除液体。当活塞l 开始 自极左端位置向右移动时,工作室3 的容积逐渐扩大,室内压力降低,流体顶开吸水阀4,进入活塞1 所让出的空间,直至活塞1 移动到极右端为止,此过程为泵的吸水过程。当活塞1 从右端开始向左端移动时,充满泵的流体受挤压,将吸水阀4 关闭,并打开压水阀5 而排出,此过程称为泵的压水过程。活塞不断往复运动,泵的吸水与压水过程就连续不断地交替进行。此泵适用于小流量、高压力,工厂中常用作加药泵。
【川源齿轮泵】工作原理是一对互相啮合的齿轮,主动齿轮固定在主动轴上,轴的一端伸出壳外由原动机驱动,另一个齿轮(从动轮)装在另一个轴上,齿轮旋转时,液体沿吸油管进入到吸人空间,沿上下壳壁被两个齿轮分别挤压到排出空间汇合(齿与齿啮合前),然后进入压油管排出。
【川源螺杆泵】工作原理是是一种利用螺杆相互啮合来吸人和排出液体的回转式泵。螺杆泵的转子由主动螺杆和从动螺杆组成。主动螺杆与从动螺杆做相反方向转动,螺纹相互啮合,流体从吸人口进入,被螺旋轴向前推进增压至排出口。此泵适用于高压力、小流量。电厂中常用作输送轴承润滑油及汽轮机调速器用油的油泵。
